PCB布局示例：MPQ443x系列

MPQ443x 系列產品均為40V 同步降壓變換器，具有低工作靜態電流和 1A 至 3.5A的輸出電流，非常適合汽車和工業應用。

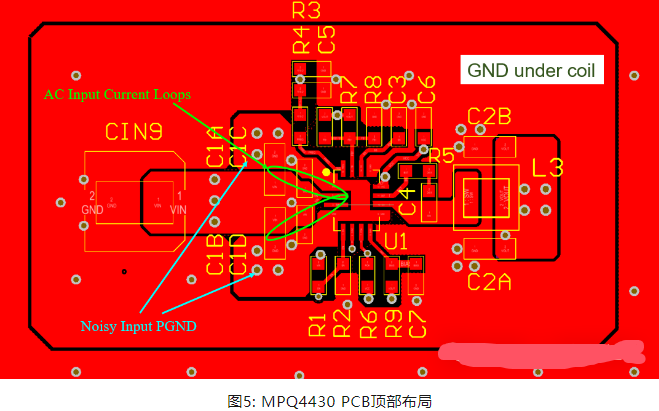

MPQ4430 IC (U1) PCB 的頂部具有對稱的 CIN 組 (C1A-C1D)。這些電容的 GND 直接連接到 IC PGND 引腳，即底部 FET 的源極。這一片本地 GND 區域噪聲較大。在元件側，這片 GND 區域與其他任何GND 區域都沒有直接的連接，唯一的連接處就是通過通孔連接到DC/DC 電路下方層中的GND 區域。在這種配置中，來自功率級的高 di/dt 電流被限制在元件側。最高電流密度位于 VIN 和 PGND 之間走線的內邊緣，如示例中的綠色橢圓所示（見圖 5）。

VIN通過通孔連接到第 3 層。由于通孔存在電感，輸入電流的高頻部分仍留在頂部。CIN9 抑制了 IC 上的這個 VIN 節點；但由于它的高度為 6mm ，并且陰極連接到GND，因此也阻斷了來自 SW 節點和線圈的部分E場輻射。

頂部 DC/DC 模塊周圍的切口將所有高頻電流保留在該區域內。如果沒有切口，則一小部分熱回路電流仍會在 PCB 的邊角處流動，從而使該區域產生噪聲。

高 dV/dt SW節點連接到電感，而電感通常較大并會輻射出電場。對大多數電感而言，如果其繞組起點連接到 SW 節點，則電場輻射會較低。

減少線圈電場輻射的方法之一是在線圈兩側放置輸出電容（C2A 和 C2B）。當電容與線圈一樣高或更高時，效果最佳。一般而言，相比更大、更高的線圈，尺寸較小、更加扁平的電感具有更好的EMC 性能。

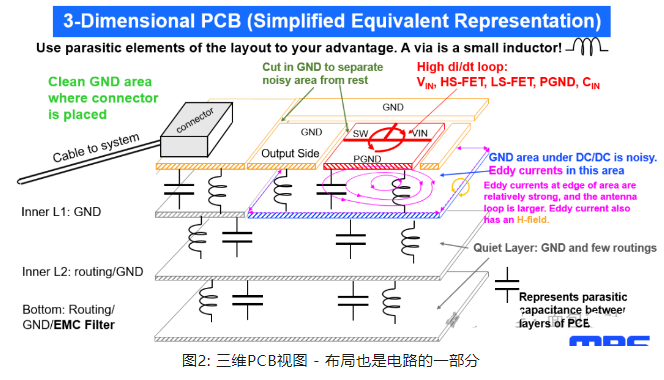

經過EMC 優化的PCB，其內層 1 為 GND層。該層應放置在頂部下方 70µm 處（見圖 6）。該 GND 區域噪聲較大。在DC/DC 模塊周圍 的GND 區域做切口，可防止剩余電流在連接器和濾波器組件下方層的邊緣流動。切口應為兩個狹長的開口，準確開在 VIN 和 VOUT 被路由到下層DC/DC 電路的位置，以提供預設的本地返回路徑。測試結果：30MHz 至100MHz傳導發射

在 fSW = 470kHz 且頻譜擴展調制 (SSFM) 條件下，30MHz 至 108MHz 的傳導發射測試結果約為 0dBµV，僅比系統噪聲高幾分貝。

MPQ4431帶0805 2.2µH 電感和兩個 0805 輸出電容、且開關頻率為 470kHz ，它在沒有額外屏蔽或 SSFM 的條件下也通過了低頻 RE 單極測試

結語

布局及其寄生元件也是電路的組成部分。對PCB進行優化可以實現 DC/DC 變換器的低 EMI。審慎的元件布置和電路板布局將有助于滿足汽車行業嚴格的 EMC 規范，MPS 的 MPQ4431 降壓變換器就是一個良好的范例。
