目 錄
1. 產品概述 2
2. 主要特性 2
3. 系統框圖 4
4. 管腳配置 5
5. 中央處理器 7
5.1 指令集 7
5.2 程序存儲器ROM 9
5.3 數據存儲器RAM 9
5.4 SFR 10
5.5 配置選項 12
5.6 CPU核相關寄存器 14
6. 功能模塊 15
6.1 時鐘描述 15
6.2 工作模式 15
6.3  中斷 15
6.4 GPIO 18
6.5 定時器 22
6.5.1 Time Base Counter 22
6.5.2 Timer0 23
6.5.3 Timer1 24
6.6 ADC 28
6.7 WDT 31
6.8 Reset 32
6.9 LVD 34
6.10 MOVC指令 35
7. 電氣特性 36
7.1 電氣特性極限參數 36
7.2 直流特性 36
7.3 振蕩器特性 37
7.4 ADC特性 37
8. SOP16封裝 38
9. 歷史記錄 39

1. 產品概述

PT8M3101A 是一款可多次編程（MTP）的 A/D 型 8 位 MCU，其包括 2K*16bit MTP ROM、256*8bit
SRAM、Timer、PWM 等功能，具有高性能精簡指令集、低工作電壓、低功耗特性。是小家電、消費類電子產品等電子應用領域的理想選擇。


2. 主要特性

n CPU

- RISC 內核，支持 59 條指令
- 支持 8 級硬件堆棧
- 指令周期可配置為 2T，4T，8T，16T
- 復位向量位于 000H
- 支持 6 種中斷源，不支持中斷優先級，中斷向量入口地址為 008H
- 支持直接與間接數據尋址方式
- 程序存儲器 MTP ROM：2K*16bit，可重復燒寫 100 次
- 數據存儲器 SRAM：256*8bit

n I/O 口

- 13 個雙向 I/O 端口，帶 SMIT 輸入，可配置為漏極開路、內置上拉電阻及下拉電阻。
- P0.5 為輸入端口, 帶 SMIT 輸入，可配置為內置上拉電阻及下拉電阻

n ADC

- 10 位 ADC
- 4 個外部輸入通道（ADC0 ~ ADC3）,1 個內部特殊通道（內部 VDD/4）
- AD 參考電壓：VDD、外部參考電壓 VREF、內部基準電壓（1.2V、2V、3V、4V）

n 定時器

- Time Base Counter
Ÿ 可配置為內部 32KHz RC 振蕩器或外部 32.768KHz 晶振時鐘源
Ÿ 支持預分頻功能，可產生 8 種精準定時時間（1s、0.5s、0.25s…）
- Timer0
Ÿ 可配置兩種時鐘源，支持預分頻功能
Ÿ 自動裝載 8 位定時器
- Timer1
Ÿ 自動裝載 8 位定時器，支持預分頻功能
Ÿ 3 路獨立的 PWM，可配置 2 路 PWM 為大電流輸出
n CPU 保護系統及工作模式
- 四種系統復位方式：
· 上電復位(POR)
· 低壓復位(LVR)
· 看門狗溢出復位
· 外部復位
- 支持三種工作模式
· Normal 模式：正常工作模式
· STOP 模式：低功耗模式，CPU 停止工作，外設停止工作
· IDLE 模式：僅 CPU 停止工作，其它外設可以工作
- 內嵌 LVR 功能，復位閾值可選為：關閉、2.0V、2.2V、2.4V、2.7V
- 內嵌 LVD 功能，檢測選擇：2.3V、2.5V、2.9V、4.3V
- 內嵌 WDT 功能，其支持預分頻功能

n 時鐘系統

- 內部 RC 振蕩器
Ÿ 頻率：8MHz 精度：±2%
- 內部 RC 振蕩器
Ÿ 頻率：32KHz 精度：±15%
- 外部晶振(可二選一)
Ÿ 頻率：32.768KHz
Ÿ 頻率：400KHz~8MHz

n 工作溫度范圍

- -40℃ ~ +85℃

n 電壓工作范圍

- 2.2V~5.5V

n 抗干擾能力

- HBM ESD：優于 5000V
- EFT：優于 4000V @8MHz/2

n 封裝形式

- SOP16

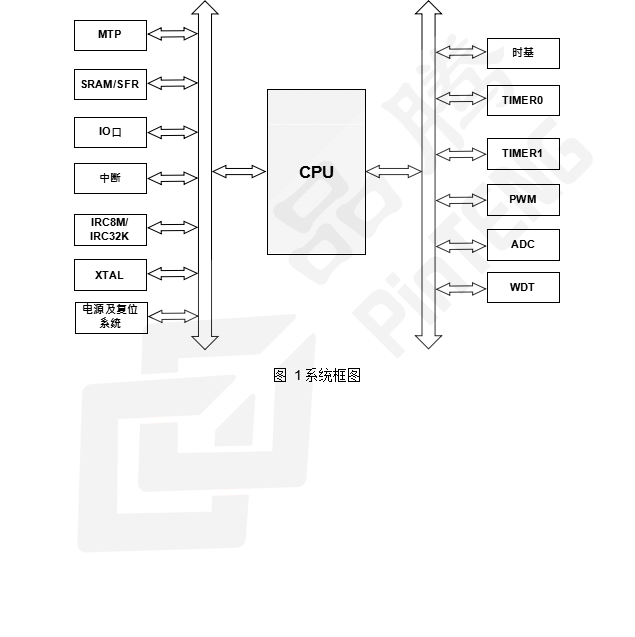

1. 系統框圖

PT8M3101A 為一款 ADC 型 MCU 芯片。它基于 RISC 的架構并且所有的指令的執行周期都是一個指令周期，只有少部分指令需要兩個指令周期。
PT8M3101A 內置 2K*16bit MTP，可重復編程； 內置 256 Bytes SRAM；同時，內部集成了 ADC、
TIMER、PWM、LVR、LVD、WDT 等外設。
